壓鑄件結構要素之肋/筋條
發布日期：2014-09-11
瀏覽次數：1397
壓鑄件傾向采用均勻的薄壁設計，為提高其強度和剛度，可通過設計肋，即加強筋來達到目的，見圖4-20.
肋還可以改善壓鑄的工藝性，有利于金屬液充填時流動路程的順暢。
對于大平面類的鑄件.設計肋可增加強度及防止產生變形。
設計要點:
1)肋的分布、位置、密度要合理。
2)肋的相交處，盡量避免厚壁，以免金屬液凝固收縮后產生縮孔

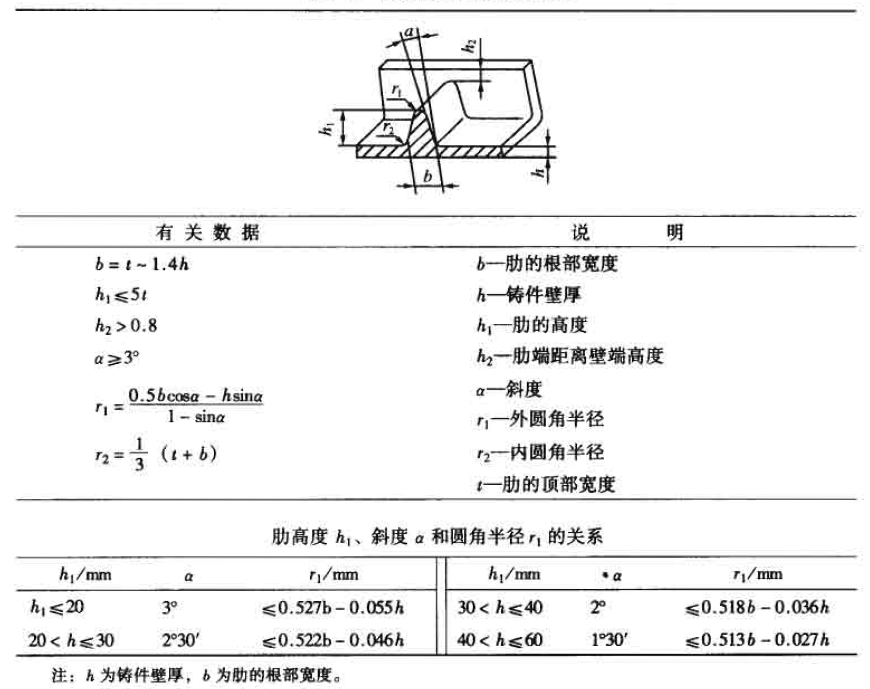

3)肋的結構形式及相關尺寸見表4-3,
表4-3 肋的結構與壁厚的關系
